本項目位于山東德州經濟開發區，建設內容為拱形屋頂罩棚結構，由江蘇杰達鋼結構工程有限公司負責施工。

工程名稱：山東德州麥迪海女性產業園拱形屋頂罩棚

建設單位：山東德州麥迪海女性用品有限公司

施工單位：江蘇杰達鋼結構工程有限公司

工程地點：山東省德州市經濟開發區

施工時間：隱藏

工程面積：3600㎡

拱形屋頂結構特點及材料配置

該項目包含6棟拱形屋頂罩棚，每棟廠房跨度為12米，長度60米，總施工面積約3660㎡。拱形結構采用14號工字鋼作為基礎承重材料，頂部加焊5×5mm角鋼用于結構穩定和瓦片固定。

施工過程圖解與節點解析

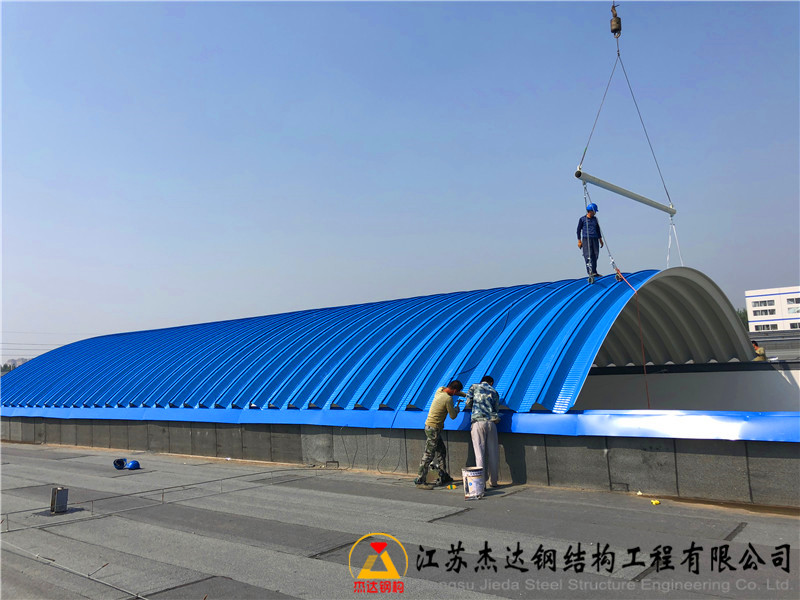

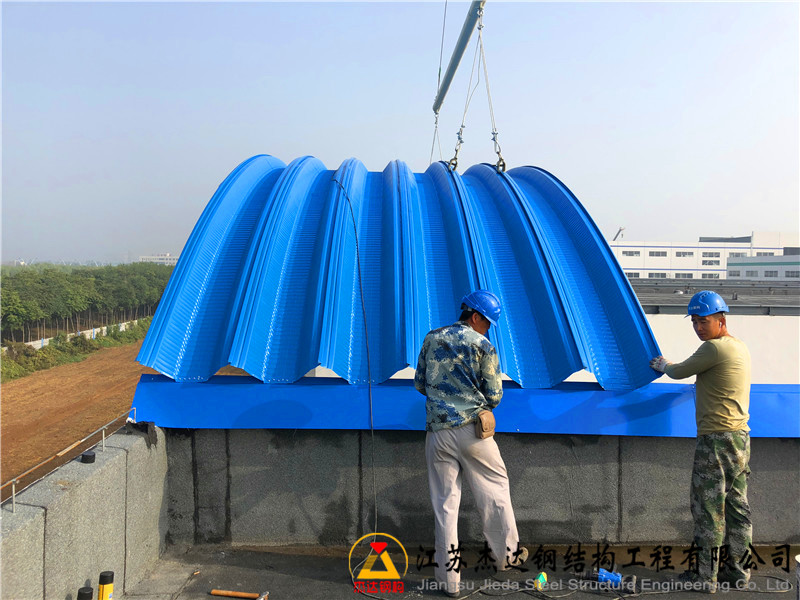

從施工圖像中可以看到，拱形屋頂拱腳下側安裝有泛水板，起到排水與封邊作用。整體屋頂?shù)墓案邽?strong>2.4米，配合短榀瓦的設計，在實用性與結構經濟性之間取得良好平衡。

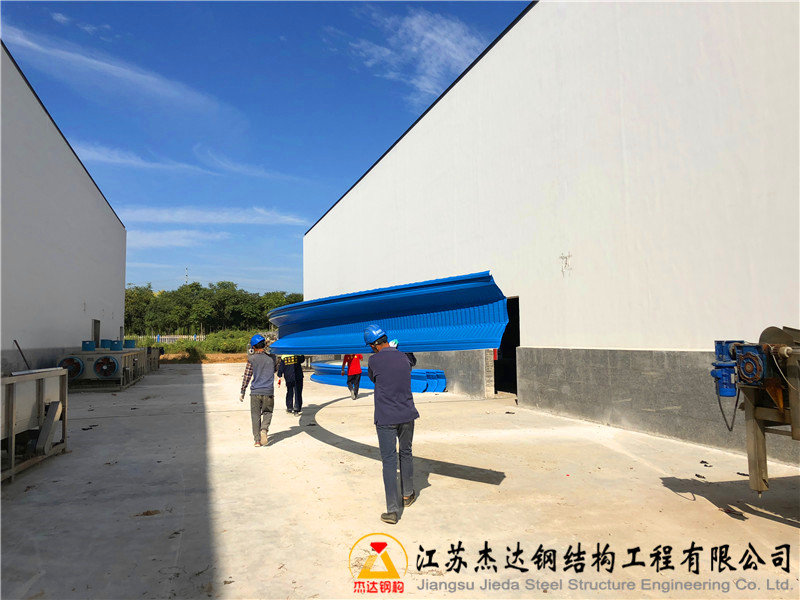

吊裝階段采用三張瓦組成一榀的組裝方式。較短的瓦片在運輸、吊裝與拼接時更加靈活，能夠適應施工現場環境，減少誤差。

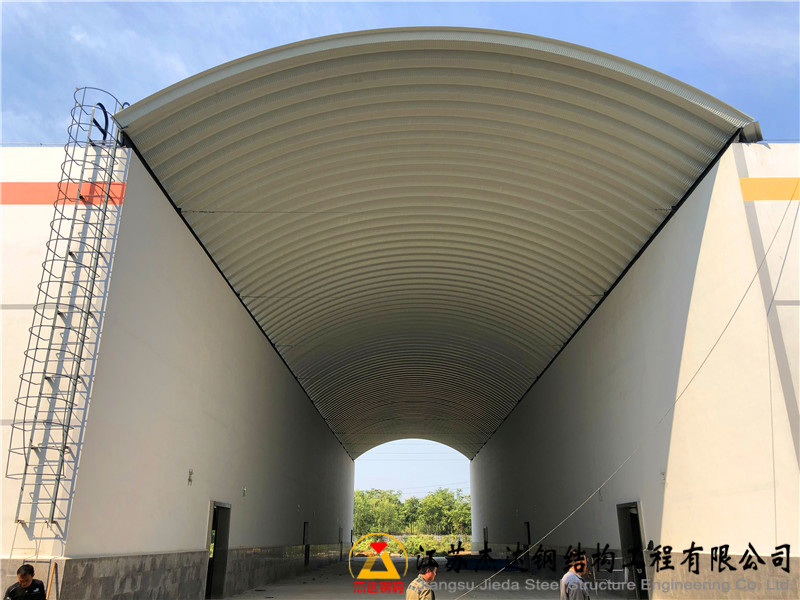

屋頂整體搭建完成后與廠房檐口齊平，展示出施工精度的同時，也保障了屋面的整體防護與密封效果。

現場制作與安裝流程

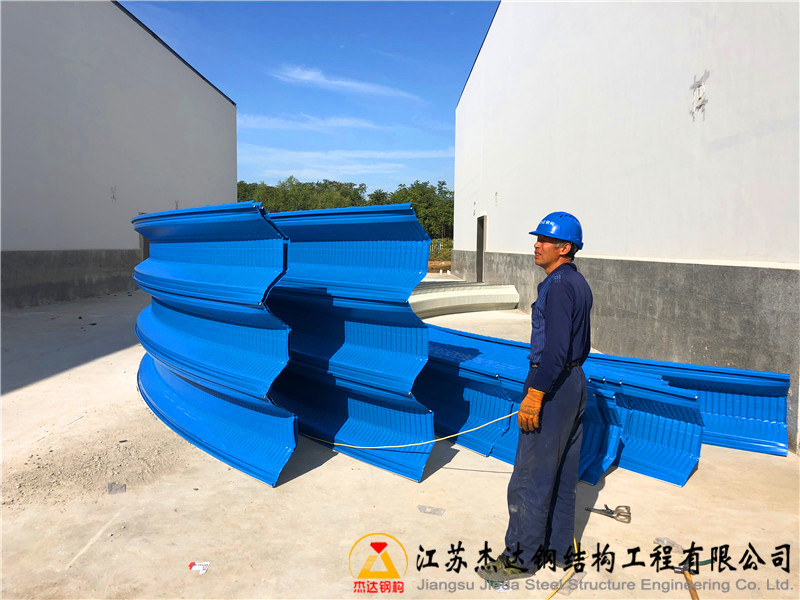

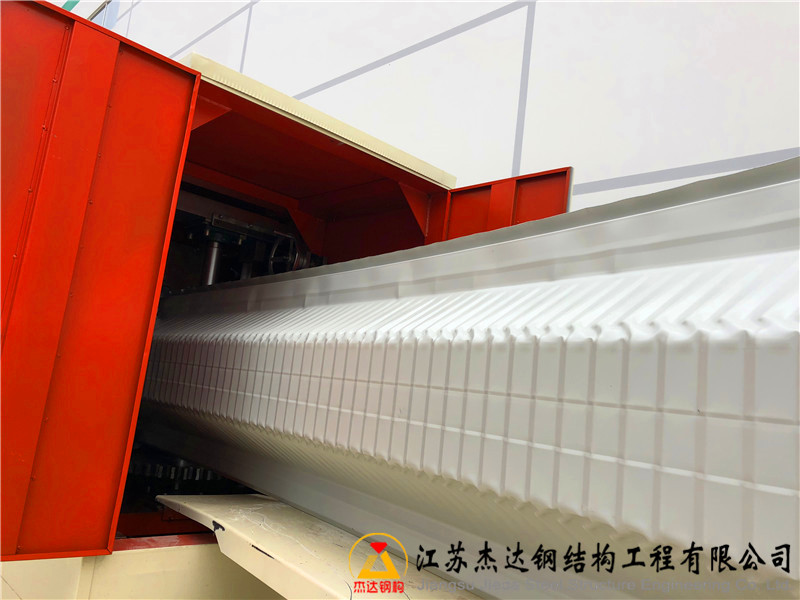

在屋頂成型前，先由專人完成單張瓦的出瓦作業。瓦片成型后，通過組裝方式三張為一榀，提高施工效率。

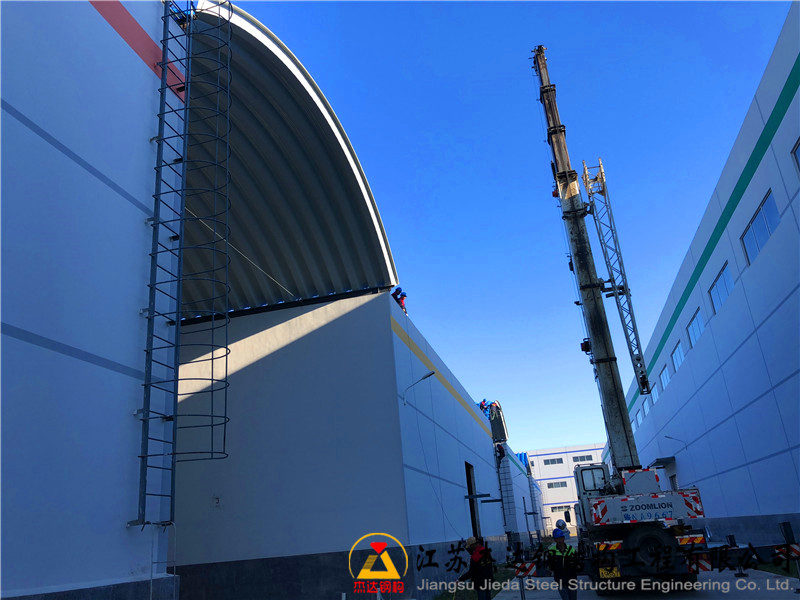

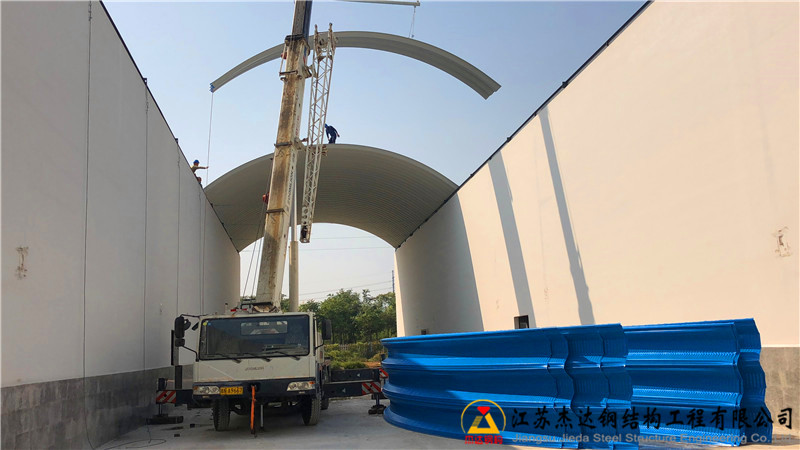

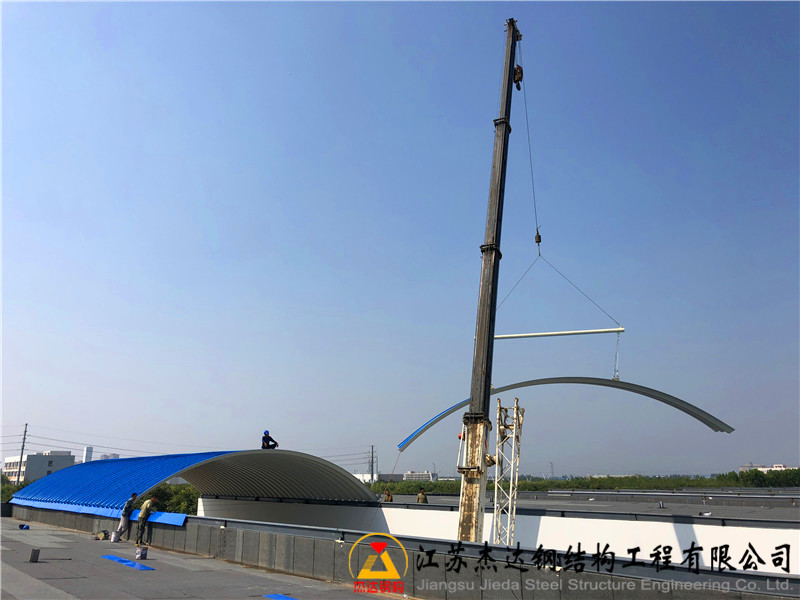

組裝完成的瓦榀進行吊裝時，選在天氣晴好、風力適中的時段進行，確保安裝平整、結構穩定。這樣的施工方式在安全性與施工美觀度方面都達到了預期標準。

施工效果與結構優勢

此次施工在材料搭配、施工節奏以及現場管理方面協調有序，保證了工程質量。拱形屋頂結構具備施工周期短、結構穩定性好、排水順暢等特點，適合于工業廠房、倉儲空間等多場景應用。
